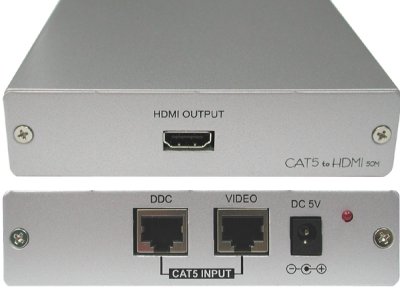

Der CA-HDMI150R ist die Emfpangseinheit (Rx) für die HDMI über CAT5 Tx/Rx Anwendung. Er arbeitet in Verbindung mit der Sendeeinheit CA-HDMIAT und kann auf diesem Weg HDMI-Signale auf eine Strecke von bis zu 150 Metern Entfernung übertragen. Die Anwendung ist denkbar einfach: Die Sendeeinheit CA-HDMIAT wird mit dem Zuspielgerät über HDMI verbunden. Auf der Empfangsseite wird das bis zu 50 m lange netzwerkkabel in die Empfangseinheit CA-HDMI50R gesteckt. Von dieser wird an das Zielmedium (bspw. eine Displaywand) verbunden. Kompatibel zu HDMI 1.2, HDCP 1.1 und DVI 1.0 Unterstützt CAT-5/CAT-5E/CAT-6 Kabel unterschiedlichster Bauweise Unterstützt Auflösungen von bis zu 1080P. Die Ausgabeauflösung entspricht immer der Eingabeauflösung Unterstützt DDC/HDCP Signaltransfer über DDC Kabel. Einfach zu installieren und zu bedienen Empfänger für längere Längen auf Anfrage.

In diesem Paket sind Sender und Empfänger für eine HDMI Übertragung bis 45 Meter im Lieferumfang enthalten. Es werden HDMI Inhalte bis 1080p sowie auch Ton über das Netzwerkkabel übertragen. Ohne komplizierte Installation. Einfach einstecken uns los geht es. Die Übertragung geschieht über ein CAT6 Netzwerkkabel. - HDMI, HDCP 1.1 and DVI 1.1 compliant - Supports digital video formats in 'Deep Color' mode at up to 36-bit (12-bit/color) - Supports lossless compressed Digital Audio formats (Dolby TrueHD, Dolby Digital Plus and DTS-HD Master Audio) - Uses a single CAT6 cable for Data/DDC transmission - Equalizes and recovers incoming TMDS data before re-transmitting it in optimal quality regardless of the incoming signal quality - Supports HDMI cable distances of up to 10 meters at 1080p/8-bit and 12-bit resolutions - Supports CAT6 cable distances of up to 45 meters at 1080p/8-bit resolution and 15 meters at 1080p/12-bit resolution - Supports x.v.YCC - 7 step EQ adjustment for HDMI signal equalization

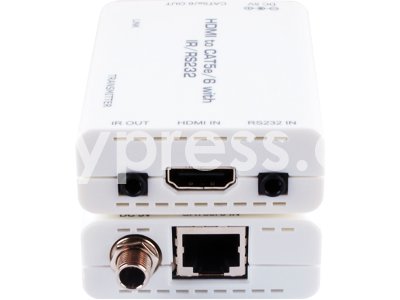

APPLICATIONS The HDMI Extender over single CAT5e/6 incorporating IR and RS-232 signal transfer allows for a more efficient system setup and is easy to install. Uncompressed video and audio can be transmitted to distances of up to 60 meters (1080p) and supports High Definition Audio and 3D Signals. Designed with HDBaseT technology for greater flexibility in custom installations with full HDMI and control signal transfer over a single CAT5e/6 cable. FEATURES HDMI 1.4 with 3D, 4K×2K support, HDCP and DVI compliant Complies with the HDBaseT-Lite class Supports HDMI 1.4 (including HDCP) over a single CAT5e/6 up to 60m Full HD resolution support (1080p@60Hz/36-bit), 3D over 60m, 4Kx2K over 40m and PC resolution support (VGA to WUXGA) over CAT5e/6 cable HDMI input up to 15m with 8-bit resolution or 10 m with 12-bit resolution HDMI output up to 15 m with 8/12-bit resolution Multiple control interfaces such as RS-232 with baud rate up to 115200/sec and IR Supports HDCP repeater and CEC bypass Supports High Definition LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus and DTS-HD Master Audio transmission Compact size with stylish design

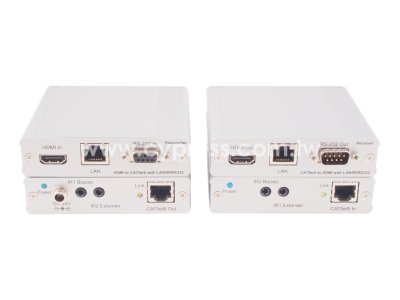

PPLICATIONS The HDMI with RS-232 over Single CAT5e/CAT6 transmitter and receiver set can send uncompressed audio/video over a single run of CAT5e/6 cable up to 100 m with PoE feature and the added benefit of control through the built-in RS-232 and IR ports and a bi-directional LAN connection. Household entertainment sharing and control Lecture room display and control Showroom display and control Meeting room presentation and control Classroom display and control FEATURES HDMI 1.4 with 3D, 4k×2k support, HDCP & DVI Compliant Supports CEC bypass Simultaneous transmission of uncompressed data over a single 100 m/328 ft CAT6/CAT5e cable Uncompressed video 1080p, 60 Hz, 36-bit Audio support up to 7.1CH & Dolby TrueHD, DTS-HD Master Audio 5Play™ convergence: HDMI, LAN, PoE & Control (IR & RS-232) Installation friendly Note: This system was tested with CAT-6E/23AWG cables, results may vary with cables of a different specification. The PoE function is designed for powering compatible receiver units only—non-PoE receivers will need their own power supply.Receivers of another brand may not be compatible.

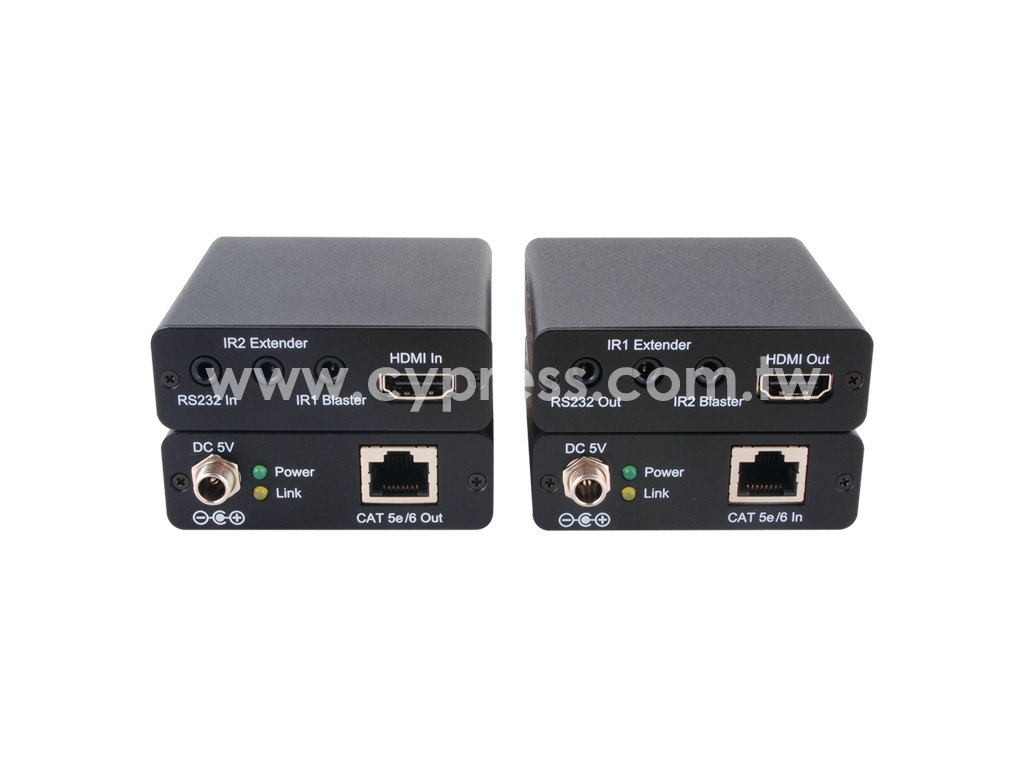

Das CH-506TX/RX ermöglicht unkomprimierte HDMI-Signale, sowie RS-232 und 2-Wege-IR über ein einziges CAT5e / 6 Kabel auf bis zu 100m zu übertragen.

Mit dem mittlerweile gängigen Einsatz von HDMI & USB über CAT5e/6 ergibt sich eine gehobene Nachfrage an die Flexibilität und den Funktionsumfang dieser Anwendungen. Die Multi-Media LAN Sender & Empfänger CA-USBHUT erlauben es die Signale von HDMI und/oder USB-Hosts über Entfernungen von 100 Meter zu übertragen, während 4 USB Ports zeitgleich für andere Applikationen genutzt werden können. Darüberhinaus können über Infrarot, Line-Out und über einen Mikrofoneingang Geräte über große Entfernungen bedient werden oder auch einfach nur Audio/Videosignale über weite strecken transportiert werden. Desweiteren können Sie durch die in Reihe-Schaltung von Produkten derselben Familie die gewünschte ÜbertragungrReichweite ohne jeglichen Qualitätsverlust oder eine Verzögerung beliebig erweitern oder ein LAN aus bis zu 16 Geräten aufbauen, um die darüber übermittelten Daten zwischen den Geräten und den daran angeschlossenen Monitoren auszutauschen.Die HDMI & USB über CAT5e/6 Sender & Empfänger CA-USBHUT sind die ideale Wahl für ihre HDMI & USB Datendistribution.-  Datenzugriff über LAN-Kabel (TCP/IP)-  HDMI v1.3, HDCP v1.1 und DVI v1.0 kompatibel-  Unterstützt USB 2.0 und USB 1.1 (full-speed, low-speed) Geräte-  Kann an USB 2.0 high speed und an klassischen USB 1.1 Host-Kontrollern betrieben werden-  Plug and Play - keinerlei Treiber zur Installation benötigt-  Anzeige und Kontrolle des Hosts und der Quellgeräte-  Übertragen und Speichern sie Daten in entfernt liegendene Räume (bspw. zur parallelen Archivierung)-  CAT5 Kabel-Entfernung bis 100 Metern, andere Geräte derselben Familie verlängern diese Reichweite oder auch Verlinkung von bis zu 16 Geräten, zum Aufbau eines LANs zum gemeinsamen Datenzugriff-  Unterstützt Ausgabeauflösungen von bis zu 1920 x 1080 bei 60Hz-  Setzt visuell verlustfreien Videokompressions Algorithmus ein-  Automatische Bildschirmmodus-Erkennung and DDC-Synchornisation-  Einfache Inbetriebnahme und Bedienung-  LED Anzeige-  Übergtragungsfrequenz insgesamt 1G HzSpezifikation Eingänge Sendeeinheit:1 x USB (B type)1 x HDMI1 x IR Blaster1 x RS-232Empfängereinheit:1 x RJ45Ausgänge Transmitter:1 x RJ45Receiver:4 x USB (A type)1 x HDMI1 x RS-2321 x IR Receiver1 x 3.5Ø Phone Jack1 x 3.5Ø Microphone
